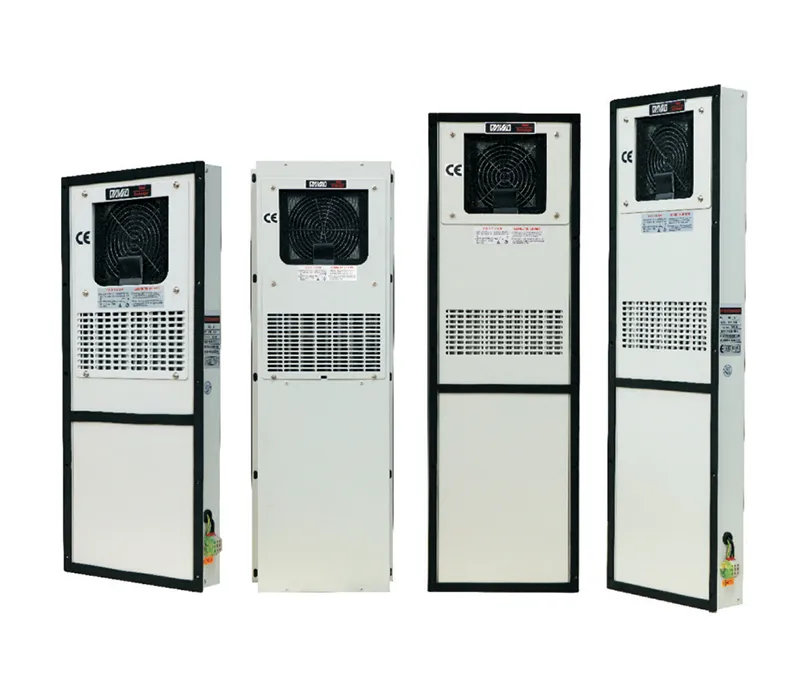

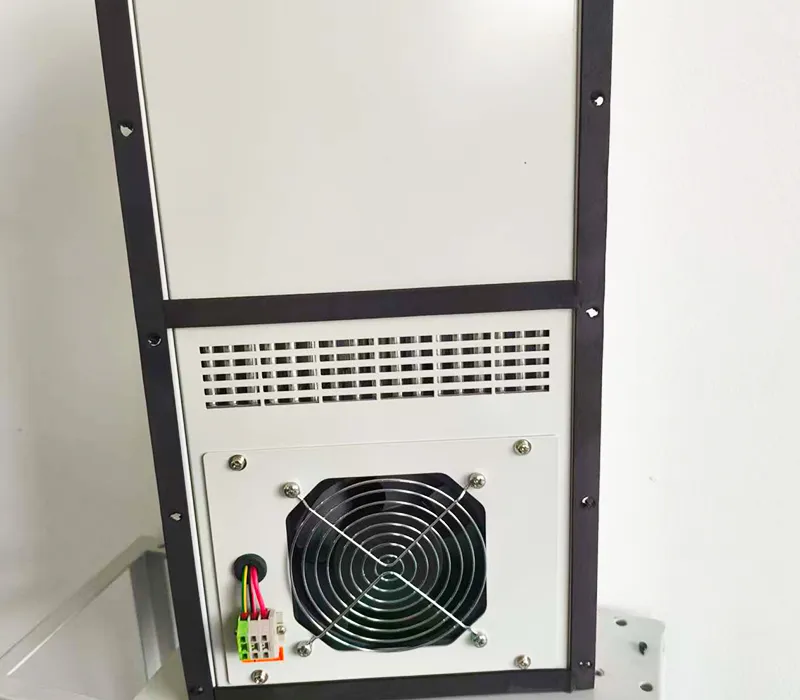

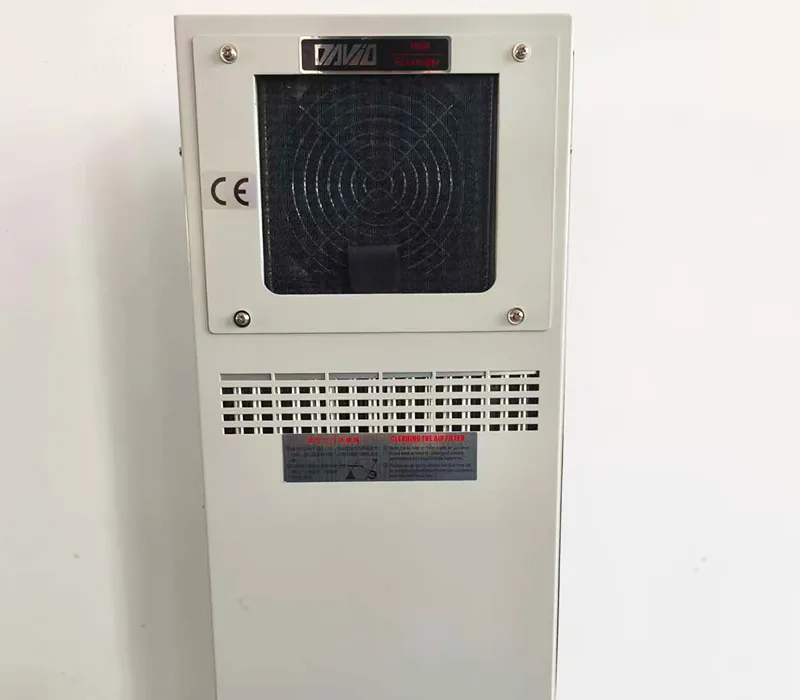

Воздухо-воздушный теплообменник
Воздухо‑воздушные теплообменники применяются в герметичных электротехнических и телекоммуникационных шкафах, где требуется поддержание температуры внутри без сообщения внутреннего объема шкафа с воздухом снаружи. При работе электрооборудования и таких компонентов, как программируемые логические контроллеры (ПЛК), частотные преобразователи, реле, приводные системы и модули связи, выделяется тепло, как следствие потребления энергии. В герметичном шкафу оно постепенно накапливается из‑за отсутствия прямого воздухообмена с внешней средой. Наши воздухо‑воздушные теплообменники отводят тепло из шкафа и передают его наружному воздуху по раздельным воздушным трактам, при этом потоки воздуха не смешиваются. Температура внутри шкафа остается стабильной, а электрооборудование защищено от пыли, влаги и резких перепадов температуры, особенно в условиях недостаточной естественной вентиляции.
Воздухо-воздушные теплообменники предназначены для отвода тепла из герметичных электротехнических шкафов без смешивания внутренних и внешних потоков, что позволяет поддерживать стабильные рабочие условия внутри. Они подходят для:
- Центров связи и управление
- Небольших наружных базовых станций
- Наружных шкафов электропитания
- Наземных станций микроволновой и спутниковой связи
- Центров управления сетями
- Серверных помещений
- Электротехнических шкафов, требующих охлаждения с защитой от пыли и влаги
| Модель | ||||||
| Теплопередающая способность (В/℃) | 5 | 10 | 15 | 25 | 35 | 50 |
| Способность рассеивать тепло (В) | 100 | 200 | 300 | 500 | 700 | 1000 |
| Источник энергии | Одна фаза AC 220 В 50Гц | |||||
| Номинальная мощность (В) | 50 | 50 | 75 | 75 | 100 | 150 |
| Размеры выреза (мм) | 215×245 | 210×280 | 215×370 | 260×370 | 260×410 | 368×450 |
| Габаритные размеры (мм) | 70×250×480 | 65×250×580 | 83×250×780 | 90×295×780 | 100×295×858 | 125×415×900 |
| Масса нетто (кг) | 6,2 | 6,5 | 10 | 11 | 14 | 20 |
- Конструкция предусматривает разделение внутреннего и внешнего воздушных потоков. Воздух из шкафа и наружный воздух не вступают в прямой контакт, теплообмен осуществляется только через теплообменный модуль
- Позволяет предотвратить попадание влаги, масляного тумана и пыли в корпус, защищая внутренние электрокомпоненты от загрязнения окружающей средой
- Низкий уровень шума при работе, подходит для непрерывного промышленного применения в помещениях диспетчерского и телекоммуникационного оборудования
